徠卡顯微鏡：偏振對比
偏振鏡是常規應用在材料科學和地質特征折射的屬性和顏色的基礎上，鑒定礦物。偏光顯微鏡在生物學中，通常用于識別或成像的雙折射結構晶體，或成像中的纖維素細胞壁的植物和淀粉粒。
圖 4：鈷，冷軋，Beraha蝕刻，兩極對比。考試的組織形貌起著決定性的作用，在材料科學和故障分析。色彩的對比與特定的微觀結構單位，?？商岣呶g刻的樣品在偏光顯微鏡下的光偏振。烏蘇拉基督徒，德國普福爾茨海姆大學的禮貌。
圖 5：酒石酸，對比
圖 6：鋁，貝克蝕刻，對比
雙折射偏振鏡是關鍵
雙折射對象的財產分割單分為兩個妹妹射線折射光線。雙折射材料組成的材料具有高度有序的分子結構，如方解石晶體或氮化硼。生物標本 - 纖維素或淀粉等 - 也雙折射。結合直線偏振光，雙折射可以在顯微鏡中使用，以實現兩個姐姐射線，這可能會導致環等色彩效果和照明結構的干擾。
在偏光顯微鏡的對準和光束路徑
一個正常的光學顯微鏡偏光顯微鏡至少需要兩個額外的組件來執行。雙折射的檢測，有必要使用直線偏振光照明。因此，顯微鏡的光路中插入兩個偏光過濾器。的*偏振濾光器產生的偏振光照射試樣和第二偏振濾光器，稱為分析儀，限制檢測到的光的折射光。
偏振濾波器具有在彼此的角度為90°，以實現所謂的“黑暗的位置”。當偏光過濾器被設置在這個位置上，沒有光將通過相機或目鏡，圖像會發暗。黑暗的位置設置偏光顯微鏡是重要的一步，因?yàn)樗_保只有經歷了一個變化的偏振平面的光由于標本將是可見的。

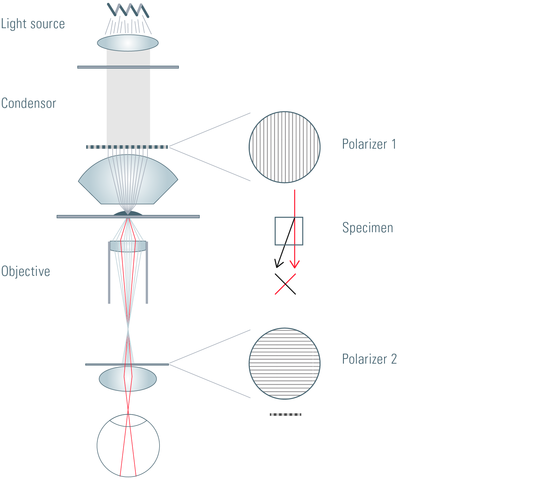

圖 1：在偏光顯微鏡的原理：非偏振光是由偏光鏡1極化。后通過偏振片1，光被聚焦在試樣上的冷凝器。如果試樣的雙折射或包含雙折射結構的一部分的光的偏振面將被扭曲90°（符號在草圖中的紅線）。試樣的形象被放大的目標和命中偏振片2。如果偏振器2被扭轉90°的偏振器1（即所謂的“暗位置”）相比，*的光，通過雙折射材料被允許通過，可以被觀察者看到。因此，只有偏振結構是可見的。
偏光器和分析儀
當光通過第1偏振濾光器，產生直線偏振光。如果通過由雙折射材料在正確的偏振面的線偏振光的光，折射和分裂成兩個姐姐射線，和90°的偏振面的光線的一部分被打開。折射的光線，然后通過第二偏振片（分析儀），如果它是正確對齊（即90°相對于第1偏振濾光器）。因此，只有雙折射材料產生偏振光顯微鏡中的圖像。

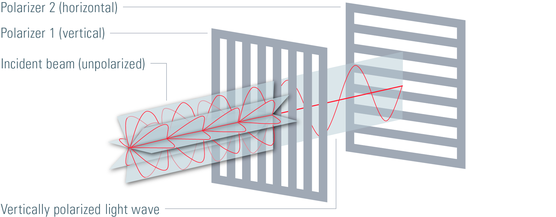

圖 2：陽光或燈光燈泡所產生的非偏振光。這意味著，在所有方向的電磁波振蕩。如果非偏振光通過偏振器1，具有良好定義的偏振光，在這種情況下，垂直偏振光。如果這種偏振光，然后擊中，這是打開90°的偏振片2，沒有光通過偏振片2。因此，如果兩個偏振器相對于彼此旋轉90°，它們?cè)谒^的“黑暗的位置”沒有更多的光可以看出后面的第二個偏振器。
重要的是，檢查雙折射材料的偏振軸在同一個產生的光通過*偏振器的偏振軸。因此，許多偏振顯微鏡都配有一個旋轉的階段，容易對準，以確保該對象的偏振面的*偏振濾光器的偏振面。偏振鏡的特殊應用提供各種配件。
伯特蘭透鏡用于目標后孔集中在晶體錐光觀察模式。此外，相位差板或補償雙折射標本進行定量分析是有用的。
偏光顯微鏡的應用
圖 3：列入波羅的海琥珀中的一只蒼蠅。雖然琥珀是一種無定形的物質，并在理論上光學各向同性，由于內部應力以及由夾雜物引起的應變的樹脂流動結構，在偏振光下，可以可視化。使用偏振光和一階的紅色補償導致密集的顏色，否則金黃琥珀。暗場和入射光（玻璃纖維），組合交叉偏光片，紅1補償，HDRI色調映射。由瑞士伯爾尼，瑞士寶石協會邁克爾Hügi，。
