OLYMPUS IX73倒置顯微鏡操作規程

一、目的

正確使用倒置顯微鏡對細胞標本的形態特征進行觀察，為生命科學的研究提供更多可靠的實驗數據。

二、原理

倒置顯微鏡系統（IX3系列）是在透鏡成像原理基礎上發展起來的顯微觀察系統，利用鹵素?zé)魹?a title='光源' target='_blank' class='seolabel'>光源，光線經過聚光鏡匯聚后透過標本，通過物鏡對標本進行聚焦放大成像，*后通過目鏡把物鏡所成的像再次放大，從而使實驗者能夠清晰的分辨體外培養的細胞的形態以及內部結構，主要用于體外活細胞培養形態觀察，根據實驗需求配置了明場、暗場、相差、熒光等技術模塊。

三、主要操作規程

明場觀察：

1、打開透射光主開關(TH4)；

2、轉動熒光激發塊轉盤（IX2-RFAC）使未裝入激發塊的位置進入光路（熒光激發塊轉盤轉到“4”、“5”或者“6”的位置）；

3、聚光鏡轉盤（IX2-ULWCD）轉到“BF”位置，直到聽到咔嗒聲；

4、轉動物鏡轉盤，選用合適的物鏡，調節燈的強度直至合適的強度，按需要選擇合適的濾鏡，調焦觀察。

相襯觀察（PH）觀察：

1、打開透射光主開關(TH4)；

2、轉動物鏡轉盤，選用合適的物鏡；

3、轉動聚光鏡轉盤（IX2-ULWCD），使相襯光學元件與所用物鏡相匹配（例如，用4X物鏡，則轉到“PhL”位置；用10X物鏡，則轉到“Ph1”位置；如用20X物鏡，則轉到“Ph1”；40X物鏡，則轉到“Ph2”），直到聽到咔嗒聲；

4、調節燈的強度直至合適的強度，按需要選擇合適的濾鏡，例如，在光路中插入綠色干涉濾色片（43IF550-W45）會改善反差，調焦觀察。

倒置IX73顯微鏡透射光明場觀察步驟

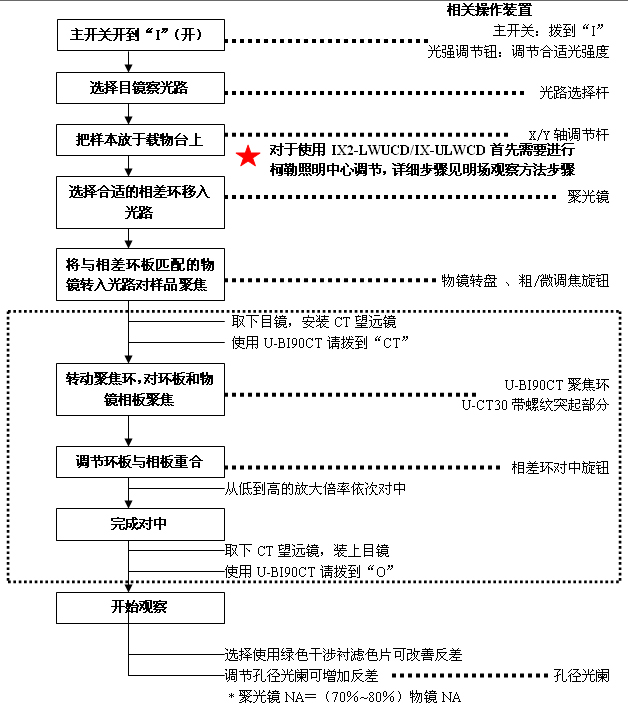

倒置IX73顯微鏡相差觀察方法步驟

相差觀察方法，要求使用相差物鏡、相差光學元件以及U-CT30對中望遠鏡（使用U-BI90CT不需要U-CT30）。

使用前準備工作：對中相差環板

倒置IX73顯微鏡相差觀察方法步驟

相差觀察方法，要求使用相差物鏡、相差光學元件以及U-CT30對中望遠鏡（使用U-BI90CT不需要U-CT30）。

使用前準備工作：對中相差環板

u 觀察相差時，要使用與相差物鏡放大倍數相匹配的相差環板。

虛線框內*次觀察調整完成后不需要進行調整，除非更換相差光學元件。

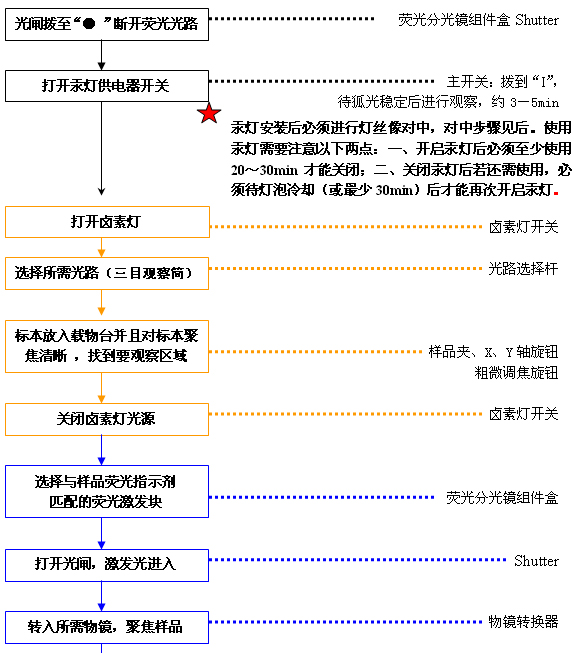

倒置顯微鏡IX73熒光觀察方法步驟

熒光觀察應遵循先明場對標本定位，然后再轉入熒光觀察的順序。

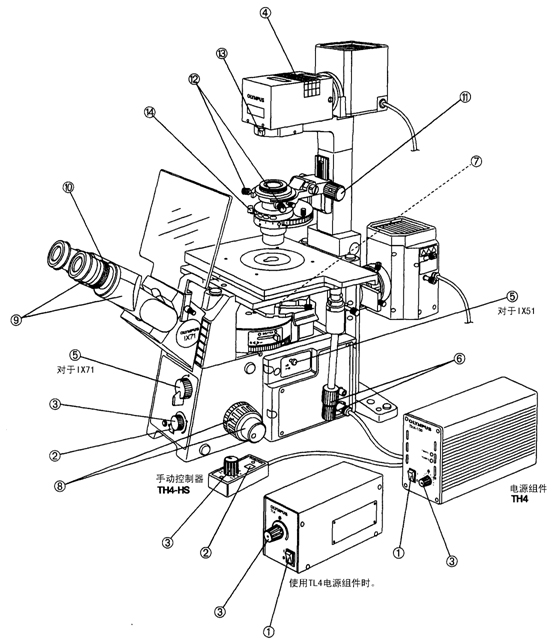

附：IX73結構圖
