什么是C接口？什么是CS接口？有什么區別？顯微鏡接口知識
2020-09-04 09:40:26
什么叫C/CS接口？
單詞“C”的來歷是“cinema”（電影）的打頭字母，C接口的起源是攝影機鏡頭。目前，C接口是由 從16毫米攝影機、電視攝像機、三目顯微鏡的標準接口。C接口鏡頭提供一個公口的螺紋與相機的母口配合。螺紋的直徑是1英寸（25毫米），每英寸32圈螺紋，根據“ANSI B1.1”標準設計的。
*C接口的焦平面距離是17.526毫米。
*CS接口是焦平面距離12.52毫米，其余參數同C接口(C-Mount Adapter)。
所以使用一個“C/CS的5mm接環”就可以將“C口鏡頭”轉換成“CS接口”
鏡頭C接口和CS接口的簡單區分
以鏡頭安裝分類所有的攝象機鏡頭均是螺紋口的，ＣＣＤ攝象機(CCD Microscope Camera)的鏡頭安裝有兩種工業標準，即Ｃ安裝座和ＣＳ安裝座。兩者螺紋部分相同，但兩者從鏡頭到感光表面的距離不同。兩種主要的鏡頭安裝標準，分別是C-mount 和 CS-mount。
他們都有一個1英寸長的螺紋并且看起來很相似。他們的不同在于鏡頭安裝到攝像機后，鏡頭到傳感器之間的距離：
CS-mount： 圖像傳感器到鏡頭之間的距離應為12.5 mm
C-mount： 圖像傳感器到鏡頭之間的距離應為17.5 mm。一個5 mm的墊圈(C/CS 連接環) 可用于將C-mount 鏡頭轉換為CS-mount 鏡頭
C-mount是*初的標準，而CS-mount是對其的升級，該升級可降低制造成本并減小傳感器尺寸?，F(xiàn)在市場上銷售的絕大多數攝像機和鏡頭都使用CS-mount標準?？梢酝ㄟ^使用C/CS連接環將一個老的C-mount鏡頭安裝到帶有CS-mount接口的攝像機上。如果攝像機無法聚焦，則可能是因?yàn)槭褂昧隋e(cuò)誤的鏡頭類型。
CS-mount： 圖像傳感器到鏡頭之間的距離應為12.5 mm
C-mount： 圖像傳感器到鏡頭之間的距離應為17.5 mm。一個5 mm的墊圈(C/CS 連接環) 可用于將C-mount 鏡頭轉換為CS-mount 鏡頭
C-mount是*初的標準，而CS-mount是對其的升級，該升級可降低制造成本并減小傳感器尺寸?，F(xiàn)在市場上銷售的絕大多數攝像機和鏡頭都使用CS-mount標準?？梢酝ㄟ^使用C/CS連接環將一個老的C-mount鏡頭安裝到帶有CS-mount接口的攝像機上。如果攝像機無法聚焦，則可能是因?yàn)槭褂昧隋e(cuò)誤的鏡頭類型。
C型接口的特點
C型接口在國際上有嚴格的規格要求，根據“ANSI B1.1”國際標準設計，C型接口的每個螺紋的直徑是1英寸（25毫米），也就是每英寸32圈螺紋，而C型接口的安裝基準面到焦平面距離也嚴格規定為17.526mm。除此以外，還有另一種工業標準的CS型接口，安裝基準面到焦平面距離為12.5mm。

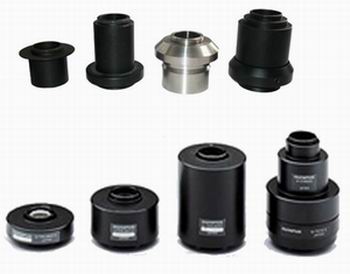

顯微鏡接口特點：1.適用性廣，適用任何品牌的顯微鏡； 2.心對焦技術，使用中心對焦工藝和光學技術,使更快,更容易地對焦 ；3.圖像質量高，使系統攝像更加固定,不會產生振動而影響圖像質量 ；4.外型設計小巧，外型小巧、美觀。
C型接口的應用

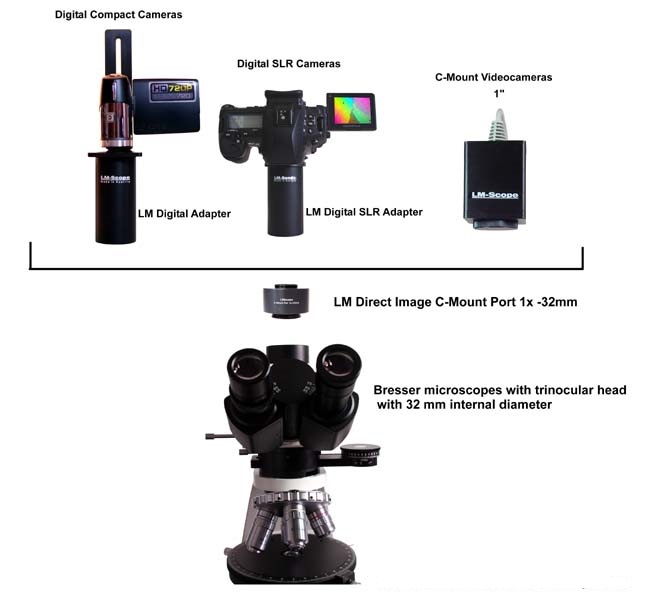

C型接口主要分為U-TV1.0XC、U-TV0.63XC、U-TV0.5XC?，F(xiàn)主要用于三目顯微鏡的第三目鏡筒的安裝，目的在于實現光學顯微鏡與數碼成像設備的耦合。顯微攝像頭、數碼單反相機、數碼卡片相機都可以通過C型接口連接在顯微鏡上，實現顯微圖像的拍攝
