機器視覺光源基礎知識(圖文)
2020-09-04 09:36:10
內容摘要：機器視覺光源基礎知識
我們知道機器視覺中，各種光源對圖像撲捉起著很重要的作用。但為什么機器視覺需要這么多種顏色的光了? 為什么機器視覺中常用紅色LED燈了？這就需要我們對光的一些基本知識有所了解。
一、光的本質

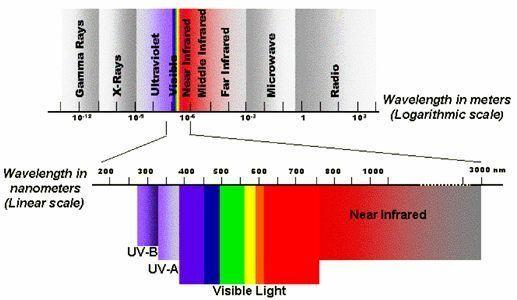

光是一種電磁波，具有波粒二重性。我們使用波的特性解釋光的傳播，而使用粒子的特性解釋關的能量變化。光的不同顏色關鍵是其波長不同，下圖是光作為電磁波的頻譜：
對人類眼睛可見的光只有很小的范圍，但對機器視覺應用而言，非可見的紅外和紫外光也是非常重要的。
這是我們機器視覺應用光的一個重要理論基礎。
二．光的頻譜響應

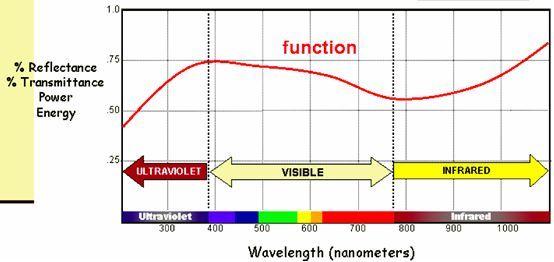

隨著波長的不同，不同物體產生或接受的光波能量作用是不同的，光的頻譜響應就是描述這一特性。下圖就是機器視覺中從應用到光波頻譜響應：

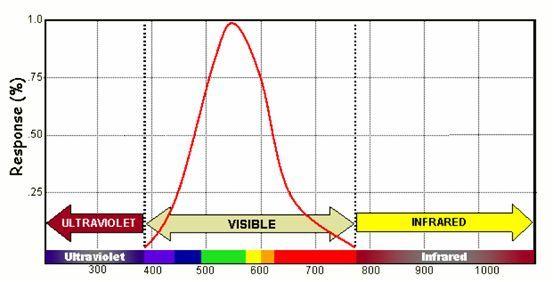

人眼只對可見光敏感，以下是對人類眼睛而言的光譜響應圖：
可以看到對人類而言*敏感的是綠色光。

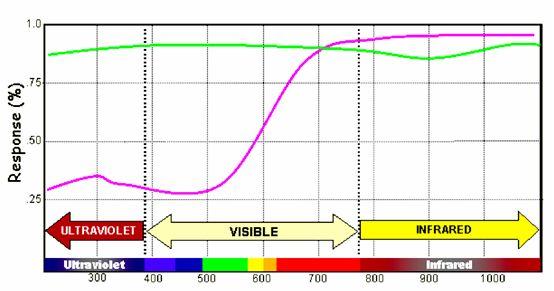

下圖光譜響應圖中你能猜出那個是金屬鋁、那個是金的光譜響應圖嗎？
你猜對了嗎?
上面綠色的線代表的是鋁的頻譜響應，紫色線代表的是金的頻譜響應圖。因為鋁對我們來說一般表現出白色，說明對每種顏色波長它反應都很均勻，沒有那種波長很突出，但對金而言其呈現黃色，因此在黃色波段其頻譜響應變化是很大的。

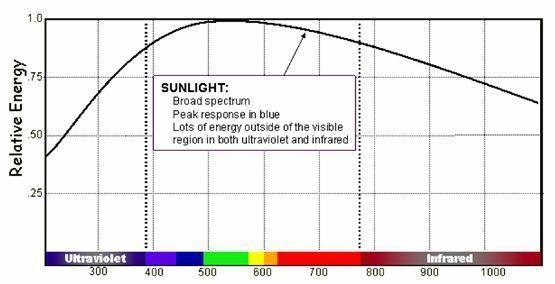

下圖是太陽光的頻譜響應圖：
太陽光有相當能量在常見光波段之外。

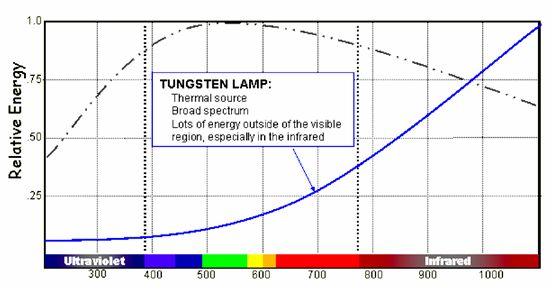

我們常用的鎢燈頻譜怎樣了? 下圖是鎢燈的頻譜響應：
可以看到其大部分能量是集中在紅外區，從這點說，其作為日常照明是有很大的能量浪費。

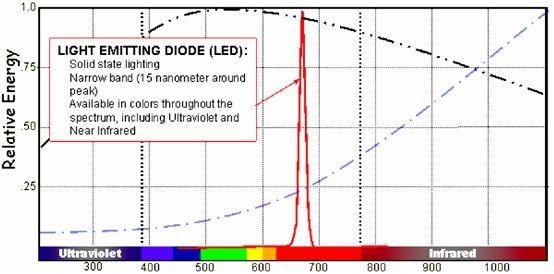

作為機器視覺的紅色LED燈頻譜如何了？下圖是紅色LED燈的頻譜響應圖：
我們可以看到LED燈波段集中，大約在15個納米左右的范圍內，而且能量效率高，除此之外LED燈壽命也長。因此機器視覺中我們經常使用LED光源。
