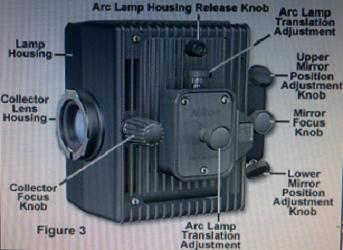

燈箱結構

燈箱（Lamphouse Frame）：固定熒光燈箱內部結構的機械支架，具有良好的散熱功能；

燈泡（Mercury Arc Lamp）：高壓短弧汞燈，產生連續波譜的燈管，為試驗提供照明；

反光鏡（Mirror）：類似一個碗口向著汞燈的鏡面結構，因為汞燈燈泡發出的光是四散方向的，為了保證熒光顯微鏡更好的照明效率，增加了這個收集光線的裝置，來收集汞燈發出的與照明方向相反的光。

集光鏡（Collector Lens）：是將汞燈和反光鏡獲得的光線進行匯集，形成高效率的一束平行光，提供給熒光照明系統。

如何調節汞燈

1）保證光源已經啟動；

2）將調節附件或一張平坦的白紙放到樣品夾上對焦；

3）調節“Collector Focus Knob”將本像和鏡像調節清晰（如下圖），此時會發現有兩個像，但它們的位置是一上一下或一左一右；

4）調節汞燈位置調節鈕，將兩個像調節至（左圖），將其兩像重合（右圖）；

5）此時中心已經調節完畢，可以拿樣品進行觀察，如果視野下亮度不均勻，可微調節調焦旋鈕。

希望對廣大客戶有所幫助！
