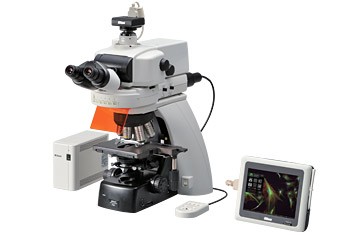

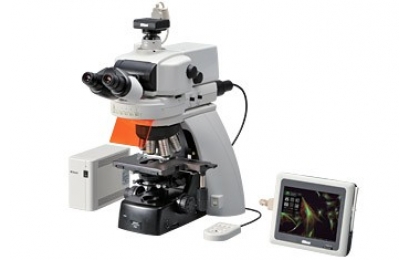

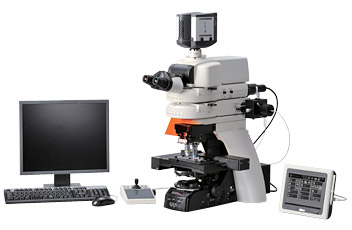

Nikon Eclipse Ni-E/Ni-U
NIKON正置研究級顯微鏡 Eclipse Ni-E/Ni-U研究級顯微鏡的躍進，看得見的進化！經過多年的技術創新與光學上的完善，賦予尼康新一代Eclipse Ni-E正置研究顯微鏡革命性的模塊化設計，功能擴展變得如此簡單也可精準的搭配出各類定制系統。
- 品牌： 尼康/NIKON
- 型號： Eclipse Ni-E/Ni-U
- 價格：
- 類型： 正置生物顯微鏡
NIKON正置研究級顯微鏡 Eclipse Ni-E/Ni-U
研究級顯微鏡的躍進，看得見的進化！
經過多年的技術創新與光學上的完善，賦予尼康新一代Eclipse Ni-E正置研究顯微鏡***的模塊化設計，功能擴展變得如此簡單也可精準的搭配出各類定制系統。**CFI平場復消色差Lambda物鏡，尼康**的納米晶體鍍層技術保證了更高的透過率呈現更加明亮更高分辨率的圖像。增加更為出色的寬場與具備電動模塊的點狀激光照明裝置。尼康新一代研究級顯微鏡使您的研究沒有局限！
| 分層結構提高系統擴展性
Nikon**的分層結構可是一個顯微鏡同時具備兩路光路以適用于給類不同的應用。此結構可提供熒光照明與濾鏡轉盤或光活化組件的雙層光路，用于正置顯微鏡的光活化組件也是有尼康*提供的。
Ni-E(物鏡對焦)配備電動熒光與光活化裝置雙層光路
| 高速電動組件
提供各類功能的高速電動組件。如具備更高速度的電動激發阻擋濾片轉輪和電動光閘，可以快速改變波長，從而減輕樣本的光漂白程度。使用可輕松操作的控制按鈕，可顯著提高操作效率。
| 兩種可調換的調焦機構
顯微鏡提供載物臺調焦與物鏡聚調焦兩種方式，具有電動對焦固定載物臺的配置可以滿足多光子活體成像等試驗的要求。
Ni-E(物鏡調焦)配備多光子系統
| 物鏡切換自動調節
聚光鏡、孔徑光闌與視場光闌以及ND濾光片會在物鏡切換時自動設定到*佳位置。此外，每次轉動手柄時載物臺XYZ 移動量和齊焦距離偏差修正也會自動調節。同時，也可以手動調節顯微鏡的各類設定。
| 觀察模式自動切換
可以將明場、DIC、象差和熒光等觀察方法指定到各按鈕，只需輕輕一點相應的按鈕即可完成切換。這對使用多種觀察方法對同一份標本成像時十分有用。
| 高精度電動調焦
Ni-E 采用的高精度Z軸調焦技術可提供共聚焦激光顯微鏡要求的精確高度信息。獨立的粗調旋鈕和微調旋鈕讓操作變得更加簡單。
NIKON正置研究級顯微鏡 Eclipse Ni-E/Ni-U
| ***的光學性能
尼康作為一家光學顯微鏡制造商，在這一領域積累了豐富的技術和經驗。尼康采用的*技術涵蓋了從光學玻璃生產到鏡頭設計、裝配、涂層和加工處理的各個領域，是尼康的光學產品具有*的性能。

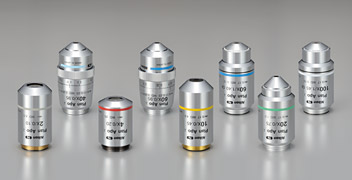

高性能物鏡
CFI Plan Apochromat λ系列
尼康獨創的納米結晶涂層技術，使尼康生產的物鏡具有極高NA值、長波長范圍內透過率大大提高、色差矯正橫跨435-850 nm，不僅適用于明場和DIC觀察，而且亦極適合熒光的觀察。此系列透鏡可以在任何波段獲取明亮清晰的圖像，適用于近紅外成像與多色熒光成像。由于即使在激發光線微弱時也可拍攝到明亮的圖像，所以對標本的損壞可以降到*低。
NIKON正置研究級顯微鏡 Eclipse Ni-E/Ni-U

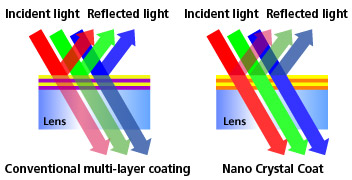

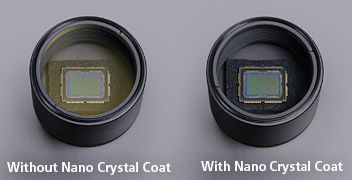

納米晶體涂層
由納米級顆粒組成的防反射涂層首次應用于顯微鏡物鏡的制造，刺激出基于半導體制造技術應用于尼康的照相機鏡頭。這種粗紋理結構使粒子以海綿構造的方式排列，同時使粒子之間的空間保持均一，從而使折射率顯著降低，提高物鏡的光線透過率。

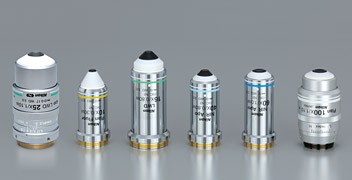

水鏡
此系列物鏡的工作距離長、觀察模式下對厚標本的細微結構進行高清晰成像。
NA大，可在近紅外波段內提供出色的透過率。40x 和60x 物鏡的軸向色差已修正到了850 nm，可以在IR-DIC
25xW MP和100x物鏡具有NA大（1.1）、工作距離長（2.0 mm）的特點。此類物鏡可在紅外區域進行色差矯正，適合多光子激發觀察。此外，由于配備了可對在不同溫度和不同觀察深度出現的球面像差變化進行補償?shù)难b置，所以可對厚標本的深處區域拍攝清晰的圖像。
均勻的照明
“復眼”透鏡極其適合透射照明系統。在任何放大倍率下在視野邊緣處也可實現均勻明亮的照明。
熒光噪聲消除
濾光塊轉盤和濾光塊中間配備了尼康獨創的噪聲消除裝置。通過完全消除濾光塊中的散射光，而使信噪比得到大大改善，可以以高對比度和高亮度拍攝到微弱熒光信號的圖像。
NIKON正置研究級顯微鏡 Eclipse Ni-E/Ni-U
| 簡易的操作
輕松數碼拍攝
眼睛無需離開目鏡，只需按下顯微鏡底座上的圖像拍攝按鈕即可獲取圖像。

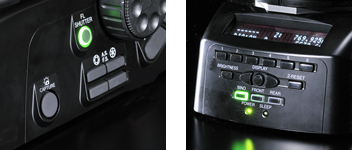

3D人體工學設計
顯微鏡側面的按鈕有一定的傾斜度，方便在觀察期間進行觸摸式操作。一目了然的顯示屏，可以從觀察位置輕松查看顯示屏上顯示的顯微鏡設定。

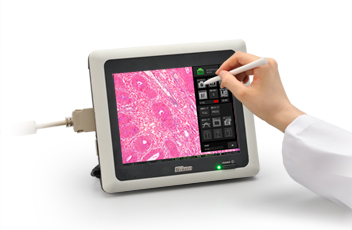

獨立式控制器DS-L3
通過獨立式控制器DS-L3，無需連接PC即可對Digital Sight 系列數碼照相機進行設定和操作。亦可以通過網絡從PC獲取圖像。
可以通過圖標選擇各觀察方法的*佳圖像參數，并且可以進行簡單的測量。
可以對數碼相機、電動顯微鏡部件和外圍設備進行全方位控制。
安裝了電動或智能裝置以后，物鏡、熒光濾光塊和聚光鏡信息等顯微鏡狀態數據會與拍攝的圖像一起自動保存。
可以使用鼠標或通過觸控筆操作觸摸屏來控制各種操作。
規格參數
Ni-E | Ni-U | |||
聚焦載物臺型 | 聚焦物鏡轉盤型 | |||
主體 | 光學系統 | CFI60無限遠光學系統 | CFI60和CFI75無限遠光學系統 | CFI60無限遠光學系統 |
聚焦（焦點行程） | 通過電動載物臺上/下運動（上2mm/下13 mm） | 通過電動物鏡轉換器上/下運動（上13mm /向下2mm） | 通過手動載物臺上/下運動（上3mm/下26mm） | |
內置線性編碼器，分辨率：0.025微米 | ||||
同軸粗/微調焦 | ||||
照明 | 鹵素燈（12V100W） ·NI-ND-E電動ND濾鏡（可選） | 鹵素燈（12V100W） | ||
內置的復眼透鏡 內置NCB11，ND8，ND32濾鏡（可拆卸，一個額外的過濾器安裝）和擴散器（不可拆卸） ND2過濾器（選件） | ||||
控制 | 透射光On / Off開關，亮度控制轉盤與預設功能 圖像拍攝按鈕 | |||
內置電動控制開關 | — | |||
·獨立控制單元DS-L3 ·NI-ERG NI Ergo控制器（可選） | ·獨立控制單元DS-L3（可選） | |||
電源單元 | 外部電源NI-CTLA控制盒，一種用于所有配置 | 內置的鹵素燈 NI-CTLB控制盒B是必要的，當電動/智能的選項進行組合。 | ||
目鏡(F.O.V. mm) | · CFI 10x (22) · CFI 10xM光罩 (22) · CFI 12.5x (16) · CFI 15x (14.5) · CFI UW10x (25) · CFI UW10xM光罩 (25) | |||
觀察筒 | F.O.V. 22mm （目鏡/端口） | ·C-TB雙目鏡筒 ·C-TE2人體工程學雙目鏡筒（100/0，50/50與C-TEP2 DSC端口）傾斜角度：10-30度，*高擴展至40mm | ||
F.O.V. 25 mm*1 （目鏡/端口） | ·C-TF三目鏡管F（100/0，0/100） | |||
·NI-TT-E 電動Quadricular傾斜管（目鏡/上端口/后置端口：100/0/0，0/100/0，0/0/100）傾斜角度：15-35度 | — | |||
端口(F.O.V. 11 mm) | ·C-TEP2 DSC端口的人體工學雙目（與C型安裝轉接器，0.7倍） ·NI-BPU返回港口股（帶C型安裝轉接器，1.0X） ·NI-RPZ DSC變焦港口的Quadrocular管（帶C型安裝轉接器，手動變焦，0.6倍 - 2.0倍） | |||
·NI-RPZ-E電動變焦的DSC端口的Quadrocular管（C型安裝轉接器，電動變焦，0.6倍 - 2.0倍） | — | |||
鏡臂 | NI-SAM標準的鏡臂 | |||
NIE-CAM接觸臂（用于電動/智能選項） | NIU-CAM接觸臂（用于電動/智能選項） | |||
物鏡轉盤 | 電動 | NI-N7-E電動七孔物鏡轉換器 NI-ND6-E電動六孔DIC物鏡轉換器 | — | ·NI-N7-E電動七孔物鏡轉換器 ·NI-ND6-E電動DIC六孔物鏡轉換器 |
智能 | · NI-N7-I 智能七孔物鏡轉換器 · NI-ND6-I 智能六孔DIC物鏡轉換器 | — | · NI-N7-I 智能七孔物鏡轉換器 · NI-ND6-I 智能六孔DIC物鏡轉換器 | |
手動 | · D-ND6 六孔DIC物鏡轉換器 · C-N 六孔物鏡轉換器 · C-NA 六孔物鏡轉換器與分析器插槽 · L-NU5 ESD*五孔物鏡轉盤 · L-NBD5 ESD BD五孔物鏡轉盤 | ·FN-S2N滑動物鏡轉換器（用于CFI60物鏡）2物鏡切換，DIC滑塊插入 ·FN-MN-H單物鏡持有（為CFI75物鏡）DIC滑塊插入 | ·D-ND6六孔DIC物鏡轉換器 ·C-N六孔物鏡轉換器 ·C-NA六孔物鏡轉換器與分析器插槽 ·L-NU5*五孔物鏡轉換器ESD ·L-NBD5 BD五孔物鏡轉換器ESD | |
載物臺 | NIE-CSRR2右手柄與2S座橫向行程78(X) x 54(Y) mm的手柄高度和扭矩調節的可旋轉的陶瓷涂層載物臺 | FN-3PS2 FN1標準的舞臺橫向行程30(X) x 30(Y) mm | ·C-SR2S右手柄載物臺與2S滑座 ·C-CSR1S右手柄與1S座陶瓷涂層的載物臺 ·C-CSR右手柄陶瓷涂層的載物臺 ·牛-CSRR2右手柄可旋轉陶瓷涂層載物臺與2S滑座橫向行程78(X) x 54(Y) mm的手柄高度和扭矩調節 | |
·NI-S-E電動XY平臺精度：0.1um ·NI-SH-D碟架（選配） | ||||
子階段 | ·NI-SSR子階段（用于電動*聚光鏡和可旋轉/電動載物臺） | ·NI-SSF子階段的聚焦物鏡轉換器（用于LWD聚光鏡和FN1標準/電動載物臺） | ·NI-SSR子階段（用于可旋轉載物臺） ·NI-SS子階段（對于非旋轉的載物臺） | |
聚光鏡 | 電動 | ·NI-CUD-E電動*聚光鏡(干)DIC，相差，暗場觀察附著在NI-SSR子階段 | — | — |
手動 | ·NI-CUD通用型干式聚光鏡 ·C-C阿貝聚光鏡NA0.9 ·C-C消色差聚光鏡NA0.9 ·暗場聚光鏡（油） ·暗場聚光鏡（干） ·C-C消色差/ 消球差透鏡聚光鏡NA1.4 ·C-C滑動式消色差透鏡聚光2-100x ·C-C搖擺式消色差聚光鏡1-100x ·搖擺式消色差冷凝器2-100x ·X LWD聚光鏡 ·D-CUO DIC聚光鏡(油) | ·FN-C LWD聚光鏡NA0.78（對于DIC和斜光照明） | ·NI-CUD通用型干式聚光鏡 ·C-C阿貝聚光鏡NA0.9 ·C-C消色差聚光鏡NA0.9 ·暗場聚光鏡（油） ·暗場聚光鏡（干） ·C-C消色差/ 消球差透鏡聚光鏡NA1.4 ·C-C滑動式消色差透鏡聚光2-100x ·C-C搖擺式消色差聚光鏡1-100x ·C-C相差炮塔聚光鏡*3 ·搖擺式消色差冷凝器2-100x ·X LWD聚光鏡 ·D-CUO DIC聚光鏡(油) | |
落射熒光照明器 | 激發塊轉盤 | 6激發塊安裝，高S / N噪聲終結機制，為所有轉盤 ·NI-FLT6-E電動落射熒光激發塊轉盤電動卷簾，狀態檢查功能*4 ·NI-FLT6-I智能型落射熒光激發塊轉盤手動快門，狀態檢查功能*4 ·NI-FLT6落射熒光激發塊轉盤手動快門 | ||
光強分布器 | ·NI-FLEI落射熒光附件孔徑光闌和視場光闌（定心/可拆卸），ND濾鏡（ND4，ND8，ND16） ·NI-PAU Ni光激活裝置（405nm至650nm的激光器） | |||
選項 | ·NI-BAW-E電動道閘濾光輪可安裝7位激發塊，相鄰位置之間0.2秒 ·NI-EXW-E電動激發濾光輪8位激發塊安裝，相鄰位置之間0.15秒 ·NI-SH-E電動快門0.012秒，之間的開閉狀態 | ·NI-SH-E電動快門0.012秒，之間的開閉狀態 | ||
反射照明光源 | ·C-HGFI/ HGFIE 汞燈光纖照明（130W） ·汞燈箱和電源（100W）*2 ·氙燈箱和電源（75W）*2 ·鹵素燈燈室和變壓器（100W）*2 | |||
耗電量 | 211W （*大鹵素燈亮度和全電動選項） | 96W （用*大鹵素燈亮度 和全電動選項） | 主體：133W（*大鹵素燈亮度） 控制箱B：29W（全電動選項） | |
重量（約） | 29 kg (落射熒光配置與電動方形可傾斜觀察筒) | 42 kg (光激活配置電動方形可傾斜觀察筒) | 20 kg (明場配置與符合人體工程學雙目鏡筒) | |
* 1當與雙層中使用，如與層狀落射熒光立方體炮塔，視場角22。
* 2不能使用聚焦物鏡轉換器類型。
* 3可以僅被安裝在NI-SS臺下。
*4狀態檢查功能：過濾器的狀態/水***等，可以記錄拍攝的圖像和/或控制器監視器上顯示。
